母線槽安裝補償裝置：建筑變形縫處伸縮節應用深度解析

在現代建筑的電氣工程中，密集型母線槽憑借其載流能力大、分接方便、維護成本低等優勢，已然成為高層建筑、大型工廠以及商業綜合體的輸電“大動脈”。然而，作為一種剛性導體系統，母線槽在面對建筑物的“呼吸”與“運動”時，往往顯得脆弱不堪。尤其是當母線槽跨越建筑物的變形縫(伸縮縫、沉降縫、防震縫)時，如果處理不當，輕則導致設備變形，重則引發電氣事故。因此，在建筑變形縫處科學、規范地安裝母線槽補償裝置——即伸縮節，是保障整個配電系統安全運行的“命門”所在。

一、 剛與柔的博弈：為何必須安裝伸縮節?

建筑物并非靜止不動的雕塑，而是一個隨著環境溫度變化、地基沉降以及風力荷載影響而產生微小位移的有機體。特別是在超高層建筑中，混凝土柱和鋼梁在季節溫差下的軸向伸縮量累積起來十分可觀，而地震等不可抗力帶來的瞬間位移更是破壞力驚人。

母線槽的外殼通常由鋁合金或鋼材制成，內部導體為銅材或鋁材。這些金屬材料雖然導電性能優異，但也遵循物理學的熱脹冷縮定律。當母線槽直線敷設長度較長，或者跨越兩個具有不同沉降特性的建筑單體時，如果強行采用“剛性連接”，不預留任何緩沖空間，后果將是災難性的：

1. 應力破壞：建筑變形產生的剪切力會直接作用于母線槽的連接頭。這種力量足以導致法蘭螺栓松動，甚至撕裂外殼，破壞絕緣層。

2. 導體變形：內部的銅排如果受到過度擠壓或拉伸，會發生彎曲或接觸不良，導致接觸電阻增大，進而引發過熱、燒毀母線槽，甚至釀成火災。

3. 功能失效：沉降縫處的錯位一旦超過母線槽的極限承受能力，會導致母線槽整體斷裂，造成大面積停電。

因此，伸縮節的存在，正是為了在“剛性的母線”與“柔性的建筑”之間建立一個“緩沖地帶”，吸收熱脹冷縮產生的位移量，化解建筑變形帶來的機械應力。

二、 解構伸縮節：補償裝置的工作原理

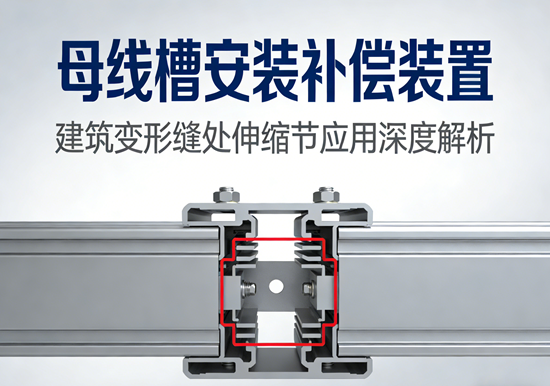

母線槽專用的伸縮節，本質上是一個具備一定伸縮能力的滑動連接單元。它通常由一段特制的母線槽本體、導電排(銅排軟連接或滑動觸頭)、固定端和滑動端組成。

其核心工作原理在于“以動制動”。伸縮節允許母線槽在軸向上有一定范圍內的伸縮移動，同時保證電流的連續導通。優質的伸縮節設計，通常具備以下特性：

伸縮自如：能夠補償±50mm甚至更大的位移量(具體視建筑計算而定)。

低阻抗：在伸縮過程中，導體間的接觸依然緊密，確保電壓降維持在最低水平。

密封性：外殼設計有防塵防水的密封結構，防止在伸縮過程中灰塵或水汽進入影響絕緣。

三、 施工實戰：變形縫處的安裝關鍵點

理解了原理，落地執行才是關鍵。在建筑變形縫處安裝母線槽伸縮節，絕非簡單的“把設備接上去”，而是一項涉及精確測量、規范安裝的系統工程。

1. 精確計算與定位

在施工前，技術人員必須依據建筑設計圖紙，確認變形縫的寬度，并結合當?shù)刈畲鬁夭钣嬎隳妇€槽的伸縮量。伸縮節必須安裝在變形縫的正上方，左右兩側的母線槽支架應分別固定，確保伸縮節處于“懸空”或“微支撐”的自由狀態。切記，不可將伸縮節兩端死死固定在同一根橫擔上，否則伸縮節將失去作用。

2. 預留間隙是核心

這是施工現場最容易出錯的環節。許多安裝工人在地面組裝時，往往習慣將伸縮節拉直或頂死安裝，這是絕對禁止的。

正確的做法是：根據現場環境溫度和安裝說明書，預留出相應的伸縮間隙。例如，在夏季高溫安裝時，應預留出受冷收縮的間隙;在冬季安裝時，則應預留出受熱膨脹的余量。只有保持這個初始間隙，當建筑變形發生時，伸縮節才有“呼吸”的空間。

3. 嚴謹?shù)墓潭üに?/strong>

伸縮節通常分為“固定端”和“滑動端”。安裝時，必須先將固定端與一側母線槽牢固連接并鎖死，然后再連接滑動端。滑動端的法蘭螺栓不應擰得過緊，以不影響導體滑塊移動為宜。同時，要檢查伸縮節的導向滑輪或滑動槽是否順暢，無卡阻現象。

4. 不可忽視的跨接接地

由于伸縮節存在活動的金屬部件，其電氣連續性往往被忽視。為確保安全，必須使用編織銅線或黃綠雙色軟線對伸縮節兩端的金屬外殼進行可靠的等電位聯結(跨接接地)。這是防止產生懸浮電位、保障人身安全的重要防線。

四、 避坑指南：常見錯誤與隱患排除

在實際工程驗收中，我們常能看到一些令人觸目驚心的“偽安裝”：

“畫蛇添足”型：在伸縮節兩端的母線槽上額外增加了剛性拉桿或支撐，試圖追求“穩固”，結果直接鎖死了伸縮功能，使伸縮節淪為普通的連接頭，一旦建筑沉降，瞬間崩斷。

“敷衍了事”型：不計算伸縮量，隨意截斷母線槽，導致伸縮節的伸縮行程無法覆蓋建筑的變形幅度。

“防水缺失”型：在屋面或地下室等潮濕環境，未對伸縮節做特殊的防水處理，導致雨水滲入引發短路。

這些問題一旦形成隱蔽工程，后期整改成本極高。因此，監理單位和施工負責人需將變形縫處的伸縮節安裝列為質量控制的紅線點。

五、 結語

母線槽作為現代建筑的電力生命線，其安全穩定直接關系到整棟大樓的功能運作。在建筑變形縫處設置伸縮節，看似是一個微小的施工節點，實則體現了電氣工程對物理規律的尊重，以及對安全冗余的考量。

“萬丈高樓平地起，細微之處見真章。”只有重視伸縮節的選型與安裝，科學計算、規范施工，才能讓母線槽這一剛性的輸血管道，在柔性的建筑軀體中從容應對歲月的變遷與環境的風雨，為建筑提供源源不斷的、安全可靠的電能供應。這不僅是技術的勝利，更是工程責任的體現。
